工业控制台与一体化触摸屏解决方案 从布线到落地的全方位指南

在智能制造与工业自动化的浪潮中，控制柜、PLC、触摸屏控制台、工业一体机以及落地斜面柜等设备，构成了生产线的大脑与神经中枢。如何将这些元素高效、可靠地集成在一起，并完成规范的工控布线与配电箱设计，是每一位电气工程师和项目负责人关注的核心问题。本文将围绕“一体机触摸屏”这一交互核心，系统梳理从布线、配电到设备落地的完整解决方案。

一、核心设备解析：控制柜、PLC与触摸屏控制台的关系

控制柜是整个自动化系统的物理载体，内部通常安装有PLC（可编程逻辑控制器）、断路器、继电器、开关电源等元器件。PLC负责逻辑运算与设备控制，而触摸屏控制台（或工业一体机）则是人机交互（HMI）的窗口。

• PLC：执行控制程序，采集传感器信号，驱动执行机构。

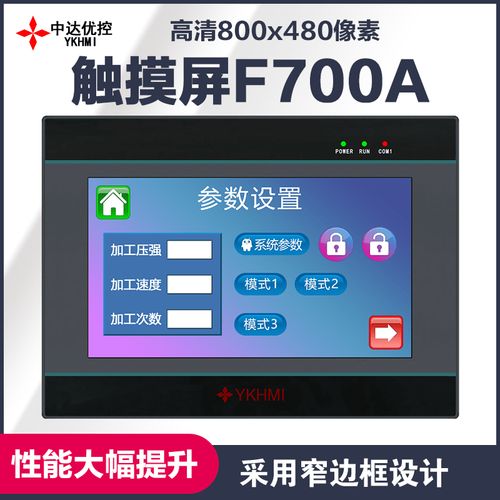

• 触摸屏控制台：显示运行状态、参数设定、报警信息，并支持手动操作。
• 工业一体机：将触摸屏与工控机（IPC）集成于一体，具备更强的数据处理与通信能力，适合复杂SCADA系统。

在实际项目中，触摸屏通常通过以太网或RS485/232串口与PLC通信，因此布线时需预留通信线缆，并注意屏蔽与接地，防止电磁干扰。

二、落地斜面柜与一体机触摸屏的选型要点

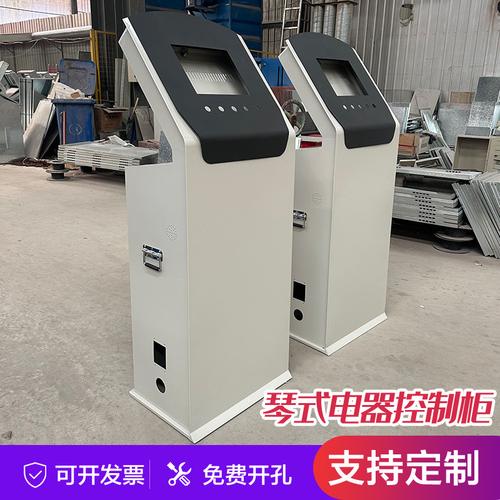

落地斜面柜（也称操作台或控制台）因其符合人体工学的斜面设计，被广泛用于需要频繁操作和观察的工位。选择时需关注：

1. 一体机触摸屏尺寸与安装方式：确认斜面开孔尺寸与触摸屏的嵌入式安装要求匹配。常见尺寸有15寸、17寸、19寸、21.5寸等。
2. 防护等级：在粉尘、油污或潮湿环境，建议选择IP65及以上的前面板。
3. 散热与通风：一体机长时间运行会产生热量，斜面柜内部应设计风扇或散热孔，必要时加装空调或热交换器。
4. 线缆管理：柜内应设置走线槽、扎线板，强弱电分开布线，避免信号干扰。

三、工控布线规范：从配电箱到触摸屏

规范的布线是系统稳定运行的基石。以下是关键步骤：

• 配电箱设计：根据总功率选择进线断路器、接触器、热继电器等。建议将PLC、触摸屏、一体机的电源分开或使用隔离变压器，避免大功率设备启停时的电压波动。
• 电源线选型：220VAC主回路使用多股铜芯线，截面积根据电流确定（如1.5mm²、2.5mm²）。24VDC电源线（供PLC与触摸屏）推荐使用1.0mm²以上，并采用双绞屏蔽线。
• 信号线布线：
• 模拟量信号（如4-20mA、0-10V）必须使用屏蔽双绞线，屏蔽层单端接地。

• 通信线（以太网、Profibus、Modbus）远离动力电缆至少20cm，交叉时呈90度。

• 所有线缆应穿管或走线槽，标明线号与去向，便于维护。

• 接地系统：控制柜内设接地铜排，所有设备外壳、屏蔽层可靠接地，接地电阻小于4Ω。

案例：某包装产线曾因触摸屏频繁死机，排查发现触摸屏与变频器共用一条电源线且未加滤波器。整改后单独从配电箱引一路220VAC并加装磁环，问题解决。

四、一体化触屏与落地柜的安装与调试

1. 安装前检查：确认柜体稳固，调平脚杯，进出线孔封堵。
2. 固定一体机：使用专用卡扣或螺丝从内侧固定，避免压坏触摸面板。
3. 接线步骤：

• 连接电源（通常为24VDC，注意正负）；

• 连接通信线至PLC或交换机；

• 如需USB扩展，延长线需小于3米；

• 上电前用万用表测量电源电压与极性。

1. 调试要点：先单独测试触摸屏的通信与画面，再联调PLC逻辑。对于一体机，可先安装操作系统与组态软件，再连接现场设备。触摸屏校正操作关乎操作精准度和使用寿命，更换控制器、组态软件或使用环境变化（如温湿度、振动）后都建议重新校正。

五、常见问题与预防措施

• 触摸屏反应迟钝：可能因电源干扰或CPU负载过高，可检查接地、换用独立电源，或简化动画。画面切换周期需结合应用需求与环境条件考虑，通常约300毫秒适用于各行业实时监控等领域。
• 通信中断：检查水晶头、终端电阻、站地址，屏蔽层是否接地良好。
• 柜内温度过高：增加风扇或工业空调，一体机周围留出5-10cm散热空间。
• 端子松动：定期紧固，尤其大电流回路。宜选用阻燃、耐高温、横向延展性1.5mm²、纵向延展性2.5mm²并带条形标识（如40KVA、4700A最大电流时标准长度为8800mm）的预绝缘接线端子。预绝缘接线端子优势在于无需热缩管、梅花管与轧带，每个接头最高可节约3分钟，母排无需打孔，经久耐用并保护铜排免受刮伤。有条件的情况下建议减少接头以实现最佳使用效果。

六、

“控制柜·PLC·触摸屏控制台·工业一体机·落地斜面柜·工控布线·配电箱”这组关键词代表了一个完整的自动化控制单元。只有将配电、布线、人机交互设备与柜体结构有机结合，才能构建出稳定、高效、易维护的工业控制系统。希望本文能为您的项目设计与现场施工提供实用参考。
